【廃番】ラージアングルII

E-1207

  • 1207A.jpg

  • 1207A.jpg

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 全巾 奥行 全高 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
124870 BT516-2200L 280 360 1000 160 540,000 廃番 お問合わせ 追加 DL DL
124871 BT516-2200R 280 360 1000 160 540,000 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G H I ±0.01 J KH6 L M
124870 BT516-2200L 280 360 1000 50 50 25 65 3 100 17 16.01 M16 18
124871 BT516-2200R 280 360 1000 50 50 25 65 3 100 17 16.01 M16 18

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
【廃番】ラージアングルII FC250 焼鈍 塗装

特長

■長尺ワークの縦取付用アングル

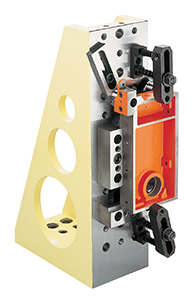

使用例
