【廃番】ラージアングルI
E-1207
仕様/価格

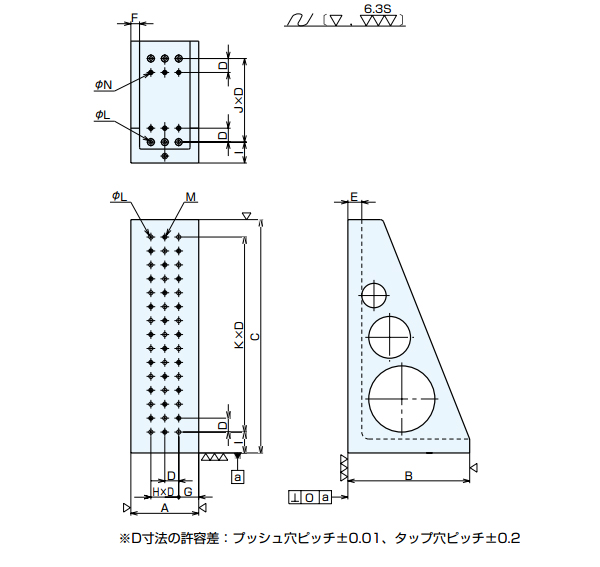

寸法図・サイズ表
| 選択 | オーダーNo. | No. | A | B | C | D | E | F | G | H | I ±0.01 | J | K | LH6 | M | N | O |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 124868 | BT412-2180 | 195 | 350 | 670 | 40 | 40 | 25 | 57.5 | 2 | 60 | 6 | 14 | 12.01 | M12 | 14 | 0.02 | |
| 124869 | BT516-2180 | 195 | 350 | 670 | 50 | 40 | 25 | 47.5 | 2 | 100 | 4 | 11 | 16.01 | M16 | 18 | 0.02 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| 【廃番】ラージアングルI | FC250 | 焼鈍 | 塗装 |
特長
-
■長尺ワークの縦取付用アングル
■ワークの両面加工用アングル
■ペアーでアングルを利用してベースプレートの取付が出来ます。
使用例
