防振ワッシャー 発泡ポリウレタン
E-1132
仕様/価格
| オーダー № |
№ | ボルト径 | 締付トルク(N・m) | 質量g | 価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | |||||||||
| 163945 | SVW8 | M8 | 8 | 20 | 1,400 | 在庫 | お問合わせ | 追加 |
|
|
| 163946 | SVW12 | M12 | 12 | 26 | 1,470 | 在庫 | お問合わせ | 追加 |
|
|
| 163947 | SVW16-2 | M16 | 17 | 31 | 1,480 | 在庫 | お問合わせ | 追加 |
|
|
| 125736 | SVW16 | M16 | 17 | 24 | 790 | 廃番 | お問合わせ | 追加 | ||
| 125737 | SVW20 | M20 | 20 | 36 | 1,070 | 在庫 | お問合わせ | 追加 | ||
| 125738 | SVW30 | M30 | 25 | 62 | 3,190 | 在庫 | お問合わせ | 追加 | ||
寸法図・サイズ表
| 選択 | オーダー № |
№ | A | B | C | H | h | h1 | h2 | t |
|---|---|---|---|---|---|---|---|---|---|---|
| 163945 | SVW8 | 35 | 13 | 9 | 14.8 | 12.5 | 3.5 | 9 | 2.3 | |
| 163946 | SVW12 | 37 | 17 | 13 | 15.5 | 12.5 | 3.5 | 9 | 3 | |
| 163947 | SVW16-2 | 40 | 21 | 17 | 15.7 | 12.5 | 3.5 | 9 | 3.2 | |
| 125736 | SVW16 | 40 | 21 | 17 | 18.3 | 16 | 7 | 9 | 2.3 | |
| 125737 | SVW20 | 45 | 26 | 22 | 19.2 | 16 | 7 | 9 | 3.2 | |
| 125738 | SVW30 | 56 | 37 | 31 | 21 | 17 | 7 | 10 | 4 |
材質・熱処理・表面処理
| 名称 | 材質 | 表面処理 |
|---|---|---|
| 防振ワッシャー 発泡ポリウレタン | 防振材：エーテル系発泡ポリウレタン ワッシャー：S45C |
ワッシャー：三価クロメート |
特長
-
ボルトでアンカー固定や締結が必要な場合でも確実に振動対策できます。
■ボルトとの接触を回避する形状設計
ボルトと締結物が接触して振動が伝達しないように、防振パッドを凸型形状にしています。
■ボルトの振動を減衰特性・耐久性に優れた防振パッドで減衰します。
凸型の防振パッドは、ゴム製品と比較して減衰性能に優れており、ボルトから伝達する微細な振動を減衰できます。また、耐久性に優れ、クリープ特性が少なく締付後に緩みが発生しにくいエーテル系発泡ポリウレタンを使用しています。

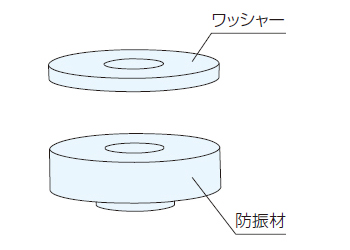

構成図

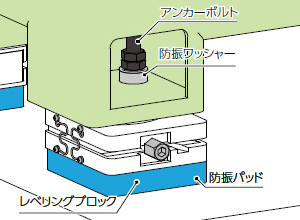

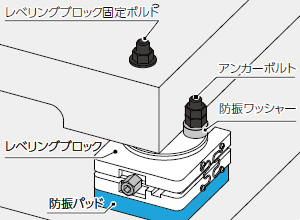

使用例
本製品は防振機能を持つレベリングブロックや防振マウント、防振パッドなどと組み合わせて使用します。
防振製品で振動を減衰させ、アンカー固定や連結するボルトから伝わる振動は防振ワッシャーで減衰します。
| 伝達経路 | 対策製品 |
|---|---|
| 床からの振動 | 防振レベリングブロック等 |
| ボルトからの振動 | 防振ワッシャー |
使用方法
本製品を振動が伝わるアンカーボルト等締結物およびプレート等取付対象物に対して取り付けて使用します。
適合するボルト径については以下の表をご覧ください。
※抜け防止対策としてダブルナットの使用を推奨いたします。
●適合ボルト
| オーダー№ | № | 適合ボルト径 |
|---|---|---|
| 163945 | SVW8 |
M8 |
| 163946 | SVW12 | M12 |
| 163947 | SVW16-2 | M16 |
| 125737 | SVW20 | M20 |
| 125738 | SVW30 | M30 |
また本製品自体には外部から伝わる振動を減衰させる特性がないため、「防振パッド」や「防振マウント」「防振レベリング」などの防振製品と組み合わせて使用します。
■振動抑制のイメージ

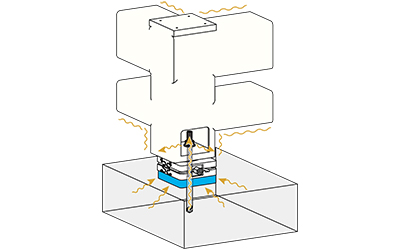

防振ワッシャーなし
床からの振動を減衰するが、締結物からの振動はそのまま伝わる。

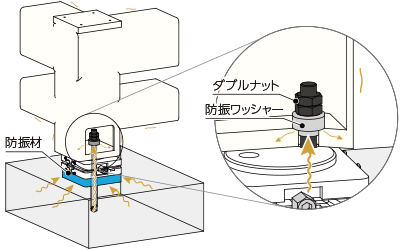

防振ワッシャーあり
床・締結物、両方からの振動を減衰する。

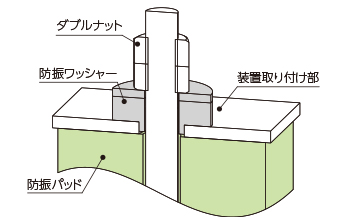

取付方法
本製品はボルトから伝わる振動を減衰したい対象物に取り付けて使用します。
取り付け対象物に対して寸法図を参考に取り付け穴の加工を施してください。
ボルトと防振ワッシャーを取り付け穴に通し、設置面と密着させるように取り付けます。
●ナットの取付について
ナットを規定の締付トルクで締付し、ロックナットで固定します。※1
規定の締付トルクで締め付けができない場合は、締め込みたわみ量が1～1.5mm程度で締め付けてください。※2
※1.振動によるナットの抜け防止のため、ダブルナットの使用を推奨します。
※2.規定トルク以上の締付や締め込みたわみ量を超える締付を行わないでください。
防振性能の劣化、および防振パッド形状のゆがみにつながります。
締付トルク（目安）
| オーダー№ | № | 締付トルク(N・m) |
|---|---|---|
| 163945 | SVW8 | 8 |
| 163946 | SVW12 | 12 |
| 163947 | SVW16-2 | 17 |
| 125737 | SVW20 | 20 |
| 125738 | SVW30 | 25 |

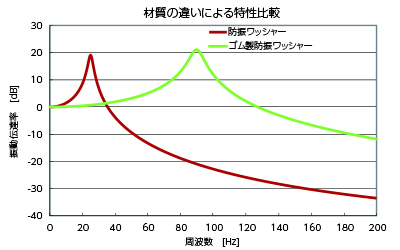

特性グラフ
修理対応
本製品の修理対応行っておりません。
摩耗や損傷が見られる場合は、製品の交換を行ってください。
その他
■SVW16-2変更点
型式：SVW16-2はSVW16（旧品）と比較し高さ寸法が変更となっております。
変更点は以下になります。なお性能自体は変わりありませんので、すでにご使用いただいているSVW16の差し替えでも問題なくご使用いただけます。
| № | サイズ | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | H | h | h1 | h2 | t | ||
| 旧 | SVW16 | 40 | 21 | 17 | 18.3 | 16 | 7 | 9 | 2.3 |
| 新 | SVW16-2 | 40 | 21 | 17 | 15.7 | 12.5 | 3.5 | 9 | 3.2 |
※赤字：変更点
