【廃番】ゆりかごセット センター仕様(Qロックタイプ)

E-1119

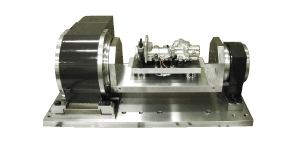

  • 【廃番】ゆりかごセット センター仕様(Qロックタイプ) PIC1

  • 【廃番】ゆりかごセット センター仕様(Qロックタイプ) PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № 全巾 森精機 質量 kg 価格 在庫設定 在庫情報 製品BOX CAD
ロータリーテーブル サポートテーブル DXF STEP
122723 YDC200-300QAS 200 DDRT200x NDST200 35.5 612,000 廃番 お問合わせ 追加 DL
122724 YDC200-350QAS 200 DDRT200x NDST200 39.4 619,000 廃番 お問合わせ 追加 DL
122725 YDC200-400QAS 200 DDRT200x NDST200 43.3 628,000 廃番 お問合わせ 追加 DL
122726 YDC200-450QAS 200 DDRT200x NDST200 47.2 634,000 廃番 お問合わせ 追加 DL
122727 YDC200-500QAS 200 DDRT200x NDST200 51 641,000 廃番 お問合わせ 追加 DL
122728 YDC200-550QAS 200 DDRT200x NDST200 55 645,000 廃番 お問合わせ 追加 DL
122729 YDC250-300QAS 250 DDRT260x NDST260 52.6 631,000 廃番 お問合わせ 追加 DL
122730 YDC250-350QAS 250 DDRT260x NDST260 58 636,000 廃番 お問合わせ 追加 DL
122731 YDC250-400QAS 250 DDRT260x NDST260 63.3 644,000 廃番 お問合わせ 追加 DL
122732 YDC250-450QAS 250 DDRT260x NDST260 68.7 650,000 廃番 お問合わせ 追加 DL
122733 YDC250-500QAS 250 DDRT260x NDST260 74.1 658,000 廃番 お問合わせ 追加 DL
122734 YDC250-550QAS 250 DDRT260x NDST260 79.4 683,000 廃番 お問合わせ 追加 DL
122735 YDC320-300QAS 320 DDRT300 NDST300 72.2 661,000 廃番 お問合わせ 追加 DL
122736 YDC320-350QAS 320 DDRT300 NDST300 79 672,000 廃番 お問合わせ 追加 DL
122737 YDC320-400QAS 320 DDRT300 NDST300 85.9 681,000 廃番 お問合わせ 追加 DL
122738 YDC320-450QAS 320 DDRT300 NDST300 92.8 716,000 廃番 お問合わせ 追加 DL
122739 YDC320-500QAS 320 DDRT300 NDST300 99.7 698,000 廃番 お問合わせ 追加 DL
122740 YDC320-550QAS 320 DDRT300 NDST300 106.5 727,000 廃番 お問合わせ 追加 DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № W L
122723 YDC200-300QAS 200 300
122724 YDC200-350QAS 200 350
122725 YDC200-400QAS 200 400
122726 YDC200-450QAS 200 450
122727 YDC200-500QAS 200 500
122728 YDC200-550QAS 200 550
122729 YDC250-300QAS 250 300
122730 YDC250-350QAS 250 350
122731 YDC250-400QAS 250 400
122732 YDC250-450QAS 250 450
122733 YDC250-500QAS 250 500
122734 YDC250-550QAS 250 550
122735 YDC320-300QAS 320 300
122736 YDC320-350QAS 320 350
122737 YDC320-400QAS 320 400
122738 YDC320-450QAS 320 450
122739 YDC320-500QAS 320 500
122740 YDC320-550QAS 320 550

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № 全巾 日研 質量 kg 価格 在庫設定 在庫情報 製品BOX CAD
ロータリーテーブル サポートテーブル DXF STEP
122741 YNC200-300QAS 200 CNC180
CNC202		 TAT170N 35.5 612,000 廃番 お問合わせ 追加 DL
122742 YNC200-350QAS 200 CNC180
CNC202		 TAT170N 39.4 619,000 廃番 お問合わせ 追加 DL
122743 YNC200-400QAS 200 CNC180
CNC202		 TAT170N 43.3 628,000 廃番 お問合わせ 追加 DL
122744 YNC200-450QAS 200 CNC180
CNC202		 TAT170N 47.2 634,000 廃番 お問合わせ 追加 DL
122745 YNC200-500QAS 200 CNC180
CNC202		 TAT170N 51 641,000 廃番 お問合わせ 追加 DL
122746 YNC200-550QAS 200 CNC180
CNC202		 TAT170N 55 645,000 廃番 お問合わせ 追加 DL
122747 YNC250-300QAS 250 CNC260
CNC302		 TAT250 52.6 631,000 廃番 お問合わせ 追加 DL
122748 YNC250-350QAS 250 CNC260
CNC302		 TAT250 58 636,000 廃番 お問合わせ 追加 DL
122749 YNC250-400QAS 250 CNC260
CNC302		 TAT250 63.3 644,000 廃番 お問合わせ 追加 DL
122750 YNC250-450QAS 250 CNC260
CNC302		 TAT250 68.7 650,000 廃番 お問合わせ 追加 DL
122751 YNC250-500QAS 250 CNC260
CNC302		 TAT250 74.1 658,000 廃番 お問合わせ 追加 DL
122752 YNC250-550QAS 250 CNC260
CNC302		 TAT250 79.4 683,000 廃番 お問合わせ 追加 DL
122753 YNC320-300QAS 320 CNC321 TAT320 72.2 661,000 廃番 お問合わせ 追加 DL
122754 YNC320-350QAS 320 CNC321 TAT320 79 672,000 廃番 お問合わせ 追加 DL
122755 YNC320-400QAS 320 CNC321 TAT320 85.9 681,000 廃番 お問合わせ 追加 DL
122756 YNC320-450QAS 320 CNC321 TAT320 92.8 716,000 廃番 お問合わせ 追加 DL
122757 YNC320-500QAS 320 CNC321 TAT320 99.7 698,000 廃番 お問合わせ 追加 DL
122758 YNC320-550QAS 320 CNC321 TAT320 106.5 727,000 廃番 お問合わせ 追加 DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № W L
122741 YNC200-300QAS 200 300
122742 YNC200-350QAS 200 350
122743 YNC200-400QAS 200 400
122744 YNC200-450QAS 200 450
122745 YNC200-500QAS 200 500
122746 YNC200-550QAS 200 550
122747 YNC250-300QAS 250 300
122748 YNC250-350QAS 250 350
122749 YNC250-400QAS 250 400
122750 YNC250-450QAS 250 450
122751 YNC250-500QAS 250 500
122752 YNC250-550QAS 250 550
122753 YNC320-300QAS 320 300
122754 YNC320-350QAS 320 350
122755 YNC320-400QAS 320 400
122756 YNC320-450QAS 320 450
122757 YNC320-500QAS 320 500
122758 YNC320-550QAS 320 550

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № 全巾 津田駒 質量 kg 価格 在庫設定 在庫情報 製品BOX CAD
ロータリーテーブル サポートテーブル DXF STEP
124388 YTC200S-300QAS2 200 RNA161 TS135P 35.5 616,000 廃番 お問合わせ 追加 DL
124389 YTC200S-350QAS2 200 RNA161 TS135P 39.4 623,000 廃番 お問合わせ 追加 DL
124390 YTC200S-400QAS2 200 RNA161 TS135P 43.3 632,000 廃番 お問合わせ 追加 DL
124391 YTC200S-450QAS2 200 RNA161 TS135P 47.2 638,000 廃番 お問合わせ 追加 DL
124392 YTC200S-500QAS2 200 RNA161 TS135P 51 645,000 廃番 お問合わせ 追加 DL
124393 YTC200S-550QAS2 200 RNA161 TS135P 55 649,000 廃番 お問合わせ 追加 DL
124394 YTC200-300QAS2 200 RNA201 TS160P 35.5 616,000 廃番 お問合わせ 追加 DL
124395 YTC200-350QAS2 200 RNA201 TS160P 39.4 623,000 廃番 お問合わせ 追加 DL
124396 YTC200-400QAS2 200 RNA201 TS160P 43.3 632,000 廃番 お問合わせ 追加 DL
124397 YTC200-450QAS2 200 RNA201 TS160P 47.2 638,000 廃番 お問合わせ 追加 DL
124398 YTC200-500QAS2 200 RNA201 TS160P 51 645,000 廃番 お問合わせ 追加 DL
124399 YTC200-550QAS2 200 RNA201 TS160P 55 649,000 廃番 お問合わせ 追加 DL
124400 YTC250-300QAS2 250 RNA251 TS160P 52.6 635,000 廃番 お問合わせ 追加 DL
124401 YTC250-350QAS2 250 RNA251 TS160P 58 641,000 廃番 お問合わせ 追加 DL
124402 YTC250-400QAS2 250 RNA251 TS160P 63.3 648,000 廃番 お問合わせ 追加 DL
124403 YTC250-450QAS2 250 RNA251 TS160P 68.7 654,000 廃番 お問合わせ 追加 DL
124404 YTC250-500QAS2 250 RNA251 TS160P 74.1 662,000 廃番 お問合わせ 追加 DL
124405 YTC250-550QAS2 250 RNA251 TS160P 79.4 687,000 廃番 お問合わせ 追加 DL
122771 YTC320-300QAS 320 RNA321 TS210P 72.2 661,000 廃番 お問合わせ 追加 DL
122772 YTC320-350QAS 320 RNA321 TS210P 79 672,000 廃番 お問合わせ 追加 DL
122773 YTC320-400QAS 320 RNA321 TS210P 85.9 681,000 廃番 お問合わせ 追加 DL
122774 YTC320-450QAS 320 RNA321 TS210P 92.8 716,000 廃番 お問合わせ 追加 DL
122775 YTC320-500QAS 320 RNA321 TS210P 99.7 698,000 廃番 お問合わせ 追加 DL
122776 YTC320-550QAS 320 RNA321 TS210P 106.5 727,000 廃番 お問合わせ 追加 DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № W L
124388 YTC200S-300QAS2 200 300
124389 YTC200S-350QAS2 200 350
124390 YTC200S-400QAS2 200 400
124391 YTC200S-450QAS2 200 450
124392 YTC200S-500QAS2 200 500
124393 YTC200S-550QAS2 200 550
124394 YTC200-300QAS2 200 300
124395 YTC200-350QAS2 200 350
124396 YTC200-400QAS2 200 400
124397 YTC200-450QAS2 200 450
124398 YTC200-500QAS2 200 500
124399 YTC200-550QAS2 200 550
124400 YTC250-300QAS2 250 300
124401 YTC250-350QAS2 250 350
124402 YTC250-400QAS2 250 400
124403 YTC250-450QAS2 250 450
124404 YTC250-500QAS2 250 500
124405 YTC250-550QAS2 250 550
122771 YTC320-300QAS 320 300
122772 YTC320-350QAS 320 350
122773 YTC320-400QAS 320 400
122774 YTC320-450QAS 320 450
122775 YTC320-500QAS 320 500
122776 YTC320-550QAS 320 550

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № 全巾 三共製作所 質量 kg 価格 在庫設定 在庫情報 製品BOX CAD
ロータリーテーブル サポートテーブル DXF STEP
122777 YSC200-300QAS 200 RC200 SS160 35.5 612,000 廃番 お問合わせ 追加 DL
122778 YSC200-350QAS 200 RC200 SS160 39.4 619,000 廃番 お問合わせ 追加 DL
122779 YSC200-400QAS 200 RC200 SS160 43.3 628,000 廃番 お問合わせ 追加 DL
122780 YSC200-450QAS 200 RC200 SS160 47.2 634,000 廃番 お問合わせ 追加 DL
122781 YSC200-500QAS 200 RC200 SS160 51 641,000 廃番 お問合わせ 追加 DL
122782 YSC200-550QAS 200 RC200 SS160 55 645,000 廃番 お問合わせ 追加 DL
122783 YSC250-300QAS 250 RC250 SS160 52.6 631,000 廃番 お問合わせ 追加 DL
122784 YSC250-350QAS 250 RC250 SS160 58 636,000 廃番 お問合わせ 追加 DL
122785 YSC250-400QAS 250 RC250 SS160 63.3 644,000 廃番 お問合わせ 追加 DL
122786 YSC250-450QAS 250 RC250 SS160 68.7 650,000 廃番 お問合わせ 追加 DL
122787 YSC250-500QAS 250 RC250 SS160 74.1 658,000 廃番 お問合わせ 追加 DL
122788 YSC250-550QAS 250 RC250 SS160 79.4 683,000 廃番 お問合わせ 追加 DL
122789 YSC320-300QAS 320 RC315 SS160 72.2 661,000 廃番 お問合わせ 追加 DL
122790 YSC320-350QAS 320 RC315 SS160 79 672,000 廃番 お問合わせ 追加 DL
122791 YSC320-400QAS 320 RC315 SS160 85.9 681,000 廃番 お問合わせ 追加 DL
122792 YSC320-450QAS 320 RC315 SS160 92.8 716,000 廃番 お問合わせ 追加 DL
122793 YSC320-500QAS 320 RC315 SS160 99.7 698,000 廃番 お問合わせ 追加 DL
122794 YSC320-550QAS 320 RC315 SS160 106.5 727,000 廃番 お問合わせ 追加 DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № W L
122777 YSC200-300QAS 200 300
122778 YSC200-350QAS 200 350
122779 YSC200-400QAS 200 400
122780 YSC200-450QAS 200 450
122781 YSC200-500QAS 200 500
122782 YSC200-550QAS 200 550
122783 YSC250-300QAS 250 300
122784 YSC250-350QAS 250 350
122785 YSC250-400QAS 250 400
122786 YSC250-450QAS 250 450
122787 YSC250-500QAS 250 500
122788 YSC250-550QAS 250 550
122789 YSC320-300QAS 320 300
122790 YSC320-350QAS 320 350
122791 YSC320-400QAS 320 400
122792 YSC320-450QAS 320 450
122793 YSC320-500QAS 320 500
122794 YSC320-550QAS 320 550

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № 全巾 松本機械工業 質量 kg 価格 在庫設定 在庫情報 製品BOX CAD
ロータリーテーブル サポートテーブル DXF STEP
122795 YMC200-300QAS 200 MDH233R - 35.5 612,000 廃番 お問合わせ 追加 DL
122796 YMC200-350QAS 200 MDH233R - 39.4 619,000 廃番 お問合わせ 追加 DL
122797 YMC200-400QAS 200 MDH233R - 43.3 628,000 廃番 お問合わせ 追加 DL
122798 YMC200-450QAS 200 MDH233R - 47.2 634,000 廃番 お問合わせ 追加 DL
122799 YMC200-500QAS 200 MDH233R - 51 641,000 廃番 お問合わせ 追加 DL
122800 YMC200-550QAS 200 MDH233R - 55 645,000 廃番 お問合わせ 追加 DL
122801 YMC250-300QAS 250 MDH235R - 52.6 631,000 廃番 お問合わせ 追加 DL
122802 YMC250-350QAS 250 MDH235R - 58 636,000 廃番 お問合わせ 追加 DL
122803 YMC250-400QAS 250 MDH235R - 63.3 644,000 廃番 お問合わせ 追加 DL
122804 YMC250-450QAS 250 MDH235R - 68.7 650,000 廃番 お問合わせ 追加 DL
122805 YMC250-500QAS 250 MDH235R - 74.1 658,000 廃番 お問合わせ 追加 DL
122806 YMC250-550QAS 250 MDH235R - 79.4 683,000 廃番 お問合わせ 追加 DL
122807 YMC320-300QAS 320 MDH323R - 72.2 661,000 廃番 お問合わせ 追加 DL
122808 YMC320-350QAS 320 MDH323R - 79 672,000 廃番 お問合わせ 追加 DL
122809 YMC320-400QAS 320 MDH323R - 85.9 681,000 廃番 お問合わせ 追加 DL
122810 YMC320-450QAS 320 MDH323R - 92.8 716,000 廃番 お問合わせ 追加 DL
122811 YMC320-500QAS 320 MDH323R - 99.7 698,000 廃番 お問合わせ 追加 DL
122812 YMC320-550QAS 320 MDH323R - 106.5 727,000 廃番 お問合わせ 追加 DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № W L
122795 YMC200-300QAS 200 300
122796 YMC200-350QAS 200 350
122797 YMC200-400QAS 200 400
122798 YMC200-450QAS 200 450
122799 YMC200-500QAS 200 500
122800 YMC200-550QAS 200 550
122801 YMC250-300QAS 250 300
122802 YMC250-350QAS 250 350
122803 YMC250-400QAS 250 400
122804 YMC250-450QAS 250 450
122805 YMC250-500QAS 250 500
122806 YMC250-550QAS 250 550
122807 YMC320-300QAS 320 300
122808 YMC320-350QAS 320 350
122809 YMC320-400QAS 320 400
122810 YMC320-450QAS 320 450
122811 YMC320-500QAS 320 500
122812 YMC320-550QAS 320 550

材質・熱処理・表面処理

名称 材質
【廃番】ゆりかごセット センター仕様(Qロックタイプ) S45C

特長

■両面にワークを取付けたり、両面から加工するのに適しています。
■受注生産。

構成図

■ご注文方法

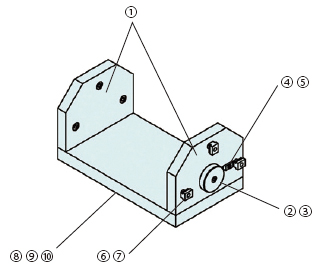

●ゆりかごASSY（ASSYとは、下記パーツを組立してあるものをいいます）





製品名 個数 製品名 個数
① ブラケット 2 ⑥ ブラケット組付けボルト 8
② 位置決め用インロー 2 ⑦ Ｔスロットナット 4又は8
③ インロー組付けボルト 2 ⑧ プレート 1
④ ガイドブロック又はピン 1 ⑨ プレート取付ボルト 8
⑤ ガイドブロック組付けボルト 1 ⑩ プレート用位置決めピン 4





●ゆりかご用サブテーブル単品（ゆりかご治具のサブベースとして使用します）





製品名 個数
① ブラケット 1

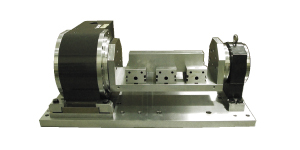

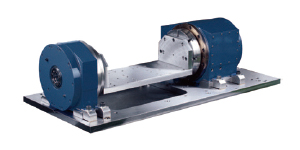

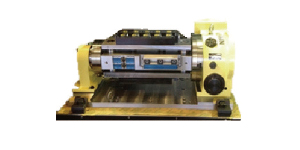

使用例

  • 横型MCパレット仕様治具

  • 専用機用治具流用治具

  • 多工程治具仕様

  • 裏面加工対応治具

  • バイスを使ったブロック加工治具

  • 多数個取り治具

使用方法

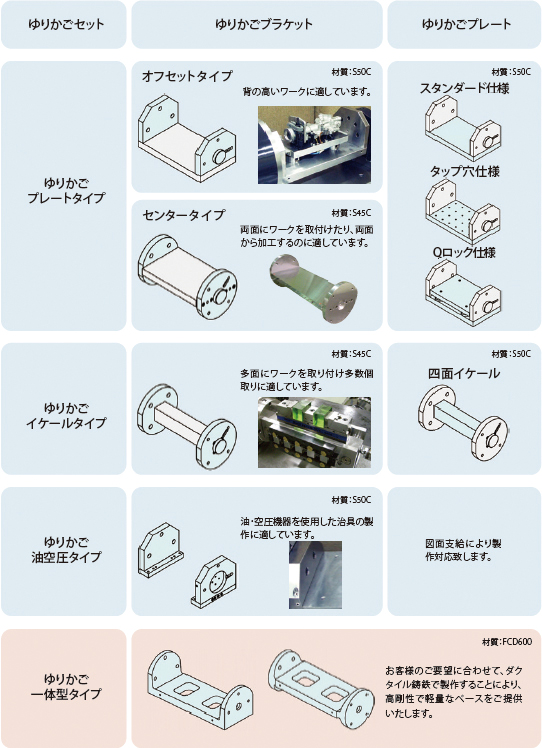

■製品ラインナップ



精度規格

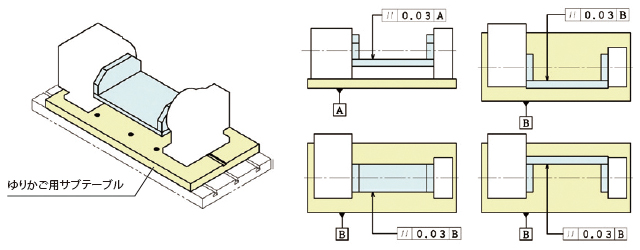

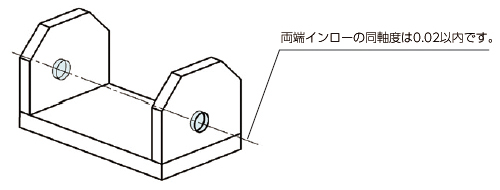

■ゆりかごセットの精度





※ロータリーテーブルへ組付後の精度を保証するものではありません。
※組付後の精度調整はお客様にてお願い致します。





別作設計にてゆりかご用サブテーブルをご注文いただく場合は、ロータリーテーブル及びサポートテーブルを弊社にお送り頂けますと組付け及び芯出しを承ります。（別作）



その他

■注意事項



ロータリーテーブル、サポートテーブルをベースに固定するクランプブロックによって、ゆりかご治具と干渉することがありますので干渉確認を行ってください。





ゆりかごプレートをお客様にて製作、準備される場合、旋回径によってはベースとの干渉が発生しますのでご注意願います。





本製品はゆりかご（ブラケット単体、プレート単体、ゆりかごセット）を販売するものです。

積載される治具及びワークを合わせた慣性モーメントはお客様にて計算願います。

ロータリーテーブルについての詳細は、各ロータリーテーブルメーカー様にお問合せください。
