MCツーリングブロック(5軸対応タイプ)

E-1115

  • 1115TB5.jpg

  • 1115TB5.jpg

仕様・価格

オーダーNo. No. ベース寸法 全高 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
115592 TB5X04-10027 300 270 91 426,000 × お問合わせ 追加 DL DL
115593 TB5X04-15027 300 270 105 482,000 × お問合わせ 追加 DL DL
115594 TB5X06-25032 500 320 319 785,000 × お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H I J 適応機械テーブルサイズ(参考)
115592 TB5X04-10027 300 270 400 100 180 30 φ50 寸法をご指定下さい。 寸法をご指定下さい。 寸法をご指定下さい。 φ400～500
115593 TB5X04-15027 300 270 400 150 180 30 φ50 寸法をご指定下さい。 寸法をご指定下さい。 寸法をご指定下さい。 φ400～500
115594 TB5X06-25032 500 320 600 250 280 30 φ50 寸法をご指定下さい。 寸法をご指定下さい。 寸法をご指定下さい。 φ600～700

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
MCツーリングブロック(5軸対応タイプ) FC250 焼鈍(HB241以下) 塗装(黒皮部)

特長

■5軸加工機の多数個取りのジグベースに最適です。
■多数個ワークを取り付けても５面加工に対応可能です。
■セルフカットにより、ご使用の機械と同一精度に仕上げることができます。
■ご使用の機械で、T溝、タップなどお好みの加工ができます。
■ナベヤのジグと組み合わせて使用することで、様々なサイズや形状のワークに対応できます。

[付属品]アイボルトまたはソケットスクリュー

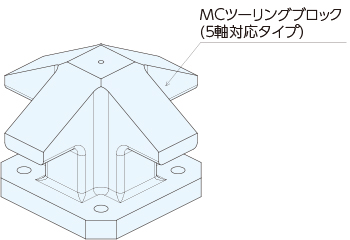

構成図

使用例

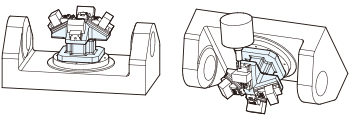

5軸加工のジグベースとしてご使用いただけます。



使用方法

機械テーブルに取り付けて使用します。
取付方法は「取付方法」をご覧ください。



●セルフカットについて

・ご使用される環境に合わせて、機械でセルフカットを行い精度の調整を行ってください。

取付方法

機械テーブルにインローを取り付けてください。インローは別途ご用意ください。(オプションで製作することも可能です。)

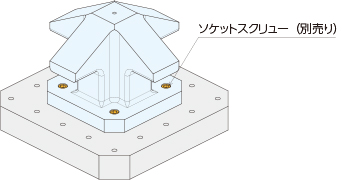

MCツーリングブロック(5軸対応タイプ)を取り付けてください。取り付けに必要なソケットスクリューは別売りです。







■注意事項

・機械の最大積載重量、旋回径に注意した上で取り付けてください。

特注品対応

●インロー

受注生産いたします。

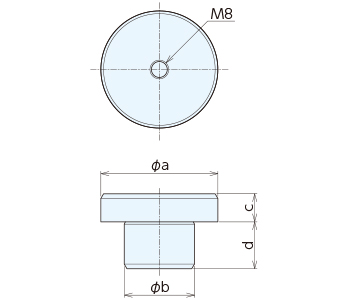

ご希望の寸法をご指定ください。



修理対応

当製品の修理は行っておりません。
異常がみられる場合は、交換してください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
