本製品は装置に組み込んで使用する除振・防振製品です。

装置内部で発生した振動が装置内外へ伝わるのを防止します。

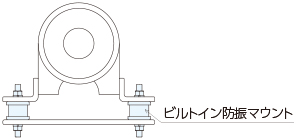

ポンプ、コンプレッサー、モーターなど振動を発生する装置を、防振マウントで支持することで装置に伝わる振動を減衰し、振動による悪影響を低減します。

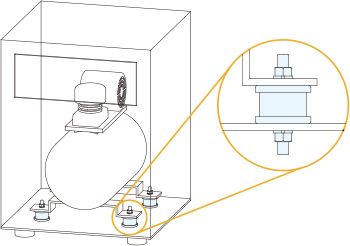

本製品を振動発生源/振動を嫌う装置と取付ベースとの間に挟んで使用します。

■注意事項

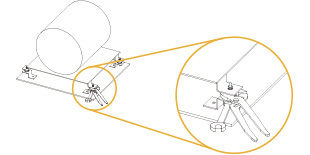

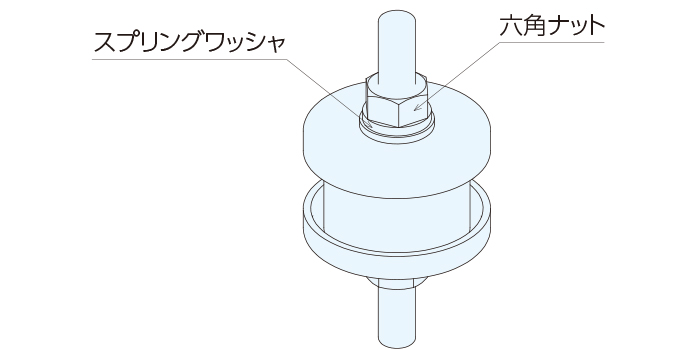

・防振パッドがねじれないように、プライヤなどで金具を固定してナットを締めてください。

・金具を固定する際、防振パッドをプライヤなどでつかまないように注意してください。

■注意事項

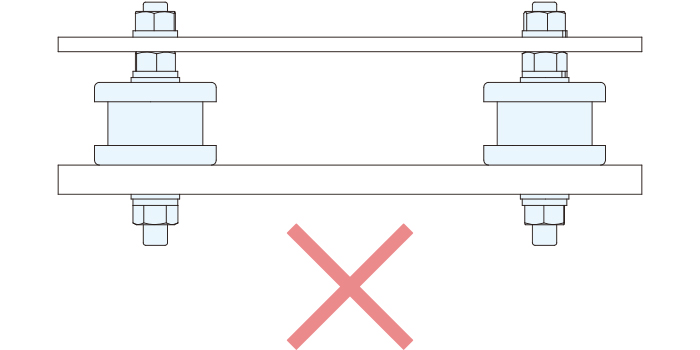

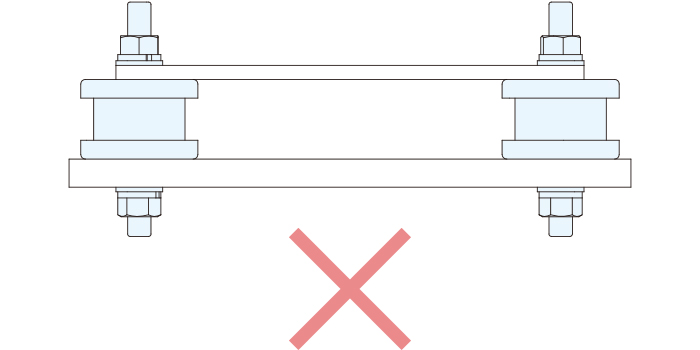

・金具全面で均等に荷重が掛るように設置してください。

・吊り下げての使用など、防振マウントに引張荷重がかからないように設置してください。

・重心が高い物を狭い位置で支えると引張荷重がかかりますので、幅広く支持するようにしてください。

・せん断荷重がかかるため、横向きでの使用はできません。

・振動周波数がマウントの固有振動数の√2倍以下の場合には、振動が増幅します。

・許容範囲内でお使いください。また、鉛直（圧縮）方向に荷重がかかるよう設置してください。

・輸送、保管時にも引張り、せん断荷重がかからないようにしてください。

・吊り下げてし輸する場合は、ステー等を使用し、荷重が圧縮方向になるようにしてください。

●減衰特性

各特性は次の表とグラフをご確認ください。

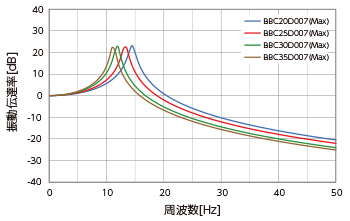

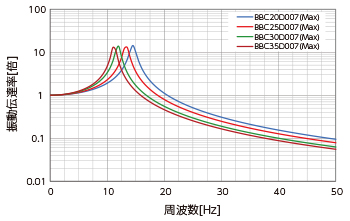

●振動伝達特性（鉛直）

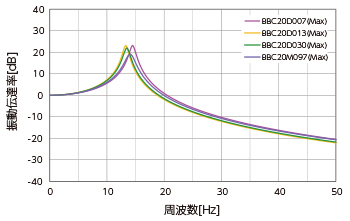

●BBC20D振動伝達特性（鉛直）

本製品の修理対応は行っておりません。

破損等がみられる場合は新しいものと交換をしてください。

対応する周波数や許容荷重によって製品を選定する必要があります。

製品の選定を誤ると想定していた効果が発揮されないといった問題が発生するためか、以下の観点から製品の選定を行ってください。

●許容荷重の確認

本製品1点にかかる装置の重量を確認してください。その重量が仕様表の許容荷重範囲外であると除振防振効果が発揮されません。

●固有振動数の確認

本製品1点にかかる装置の重量を確認してください。その重量が仕様表の許容荷重範囲外であると除振防振効果が発揮されません。

■注意事項

振動周波数がマウントの固有振動数の√2倍以下の場合には、振動が増幅します。
