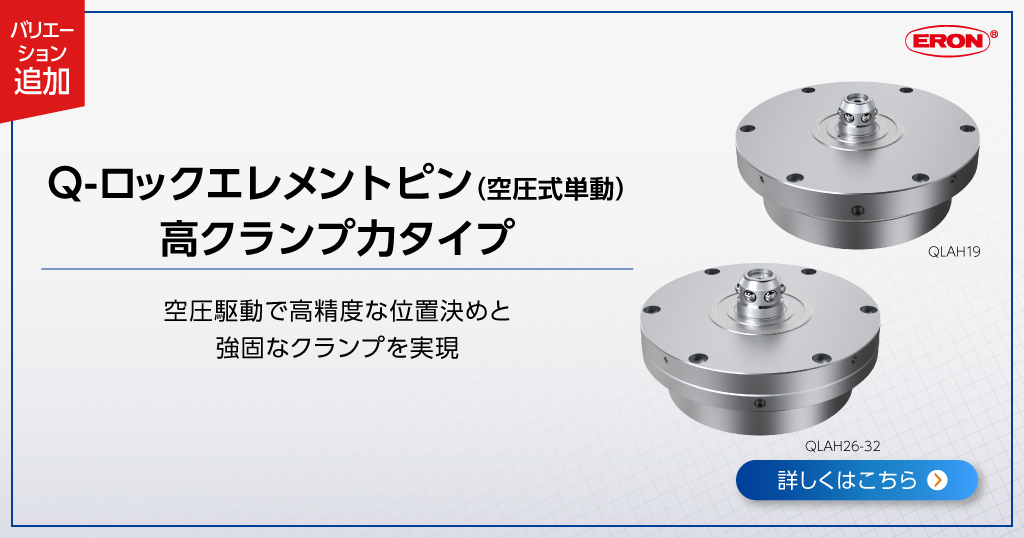

このたび、ナベヤのQ-ロックエレメントシリーズの1つ「Q-ロックエレメント ピン（空圧式単動）」に
「高クランプ力タイプ」を追加いたしました！

ジグ交換を、速く・簡単にしませんか？

ジグの高精度な位置決めと素早いクランプを同時に実現します。

特長

機械稼働率を大幅に向上できる

ブッシュ・ピンを取り付けたジグパレットの設計/製作による外段取り（パレットチェンジャ）で加工時間を大幅に確保します。

• 加工中に外段取りを行うことで、機上段取り工数を削減し機械停止時間を短縮します。
• 繰り返し位置決め精度３㎛による高精度な再現性で芯出し時間を削減します。
• エアー供給のON/OFFのワンタッチ操作のみのため素早くクランプ/アンクランプできます。

一般的な工場エアーでシステム構築できる

クランプ時は内部に組み込まれたばねでクランプ状態を保持、アンクランプ時にエアー供給する単動式です。

• アンクランプ時の設定圧力は0.4Mpa～。クランプ後はエアー回路と切り離しでき、エアー供給の停止による影響はありません。
• 作動に必要なポート数が１ポートで装置側の改造や設計/配管などの工数が少なくすみます。

自動化対応が可能

エアー供給のON/OFF、エアーブロー、着座確認はセンサーや制御機器を用いて自動化できます。

• 作動テスト50万回クリア。長期間にわたりご使用いただけます。
• エアーブロ―により切屑の侵入や噛みこみを防止します
• エアー着座センサで着座確認が可能です。

使用例

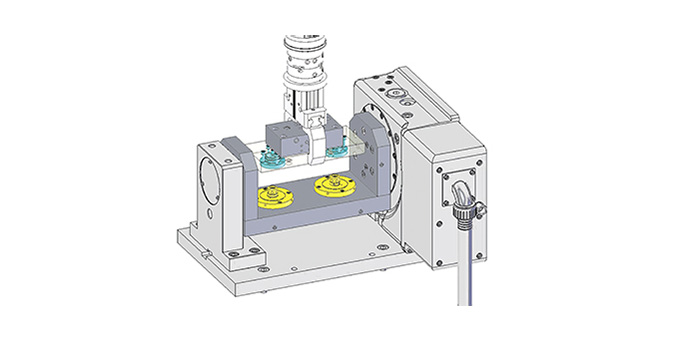

ロータリーテーブル用ジグベース上のジグ自動交換
