定盤アングル台 特注品対応について

特注対応
・高さ寸法の変更
・色指定が可能（マンセル値が必要）
・レベリングブロック対応
・大型サイズへの対応
対応数
一台より製作いたします。

高さ寸法の変更 指定色への変更 レベリングブロック対応 大型サイズへの対応
JIS型定盤用アングル台 ○ ○ - ○
JIS型定盤移動アングル台付 ○ ○ - -
箱型定盤用アングル台 ○ ○ ○ -
石定盤用アングル台 ○ ○ - -
石定盤用アングル台セット ○ ○ - -
石定盤用アングル台
（キャスター付き）		 ○ ○ - -

ご依頼とご注文方法

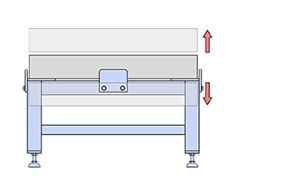

高さ寸法の変更がご必要な場合
アングル台の高さを変更し、納品させていただきます。（高くすることも低くすることもできます）


ご注文方法
購入される製品名および型式、その製品の寸法図より該当するアルファベットの寸法をお伝えください。
例）箱型定盤用アングル台CP06090-SA　G寸法を630㎜から730㎜に変更（定盤までの高さを800㎜から900㎜にしたい）


目安寸法 定盤までの高さ500㎜～1000㎜程度まで
目安金額 標準品金額+71,000円～
目安納期 図面ご承認後1ヶ月程度

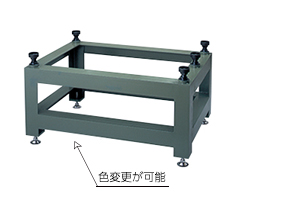

色変更がご必要な場合
ご指定の色に変更し、納品させていただきます。


ご注文方法
購入される製品名および型式、ご指定のマンセル値をお伝えください。
例）石定盤用アングル台GP07510-SA　マンセル5Y7/1

※高さ寸法変更時にご指定があれば、あわせて対応いたします。


目安金額

標準品金額+10,000円～

※塗料代は別途ご請求いたします。
目安納期 図面ご承認後1ヶ月程度

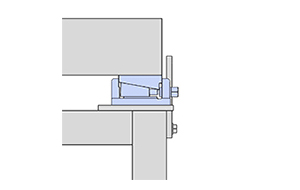

レベリングブロックでレベル調整をされたい場合
レベリングブロックを使った定盤単体のレベル出しが可能。
必要な場合、設置する座面、アングル台の高さ、ストッパーの高さ変更を行います。


ご注文方法
購入される箱型定盤のアングル台型式と「レベリングブロック対応」とお伝えください。
例）箱型定盤用アングル台CP12018-SA　レベリングブロック対応
※定盤までの高さ寸法や指定色のご指定あれば、あわせてお伝えください。


目安納期：図面ご承認後1ヶ月程度
注意点：レベリングブロックの選定は定盤の許容荷重等にあわせて弊社が選定します。（レベリングブロックは別途ご請求いたします。）

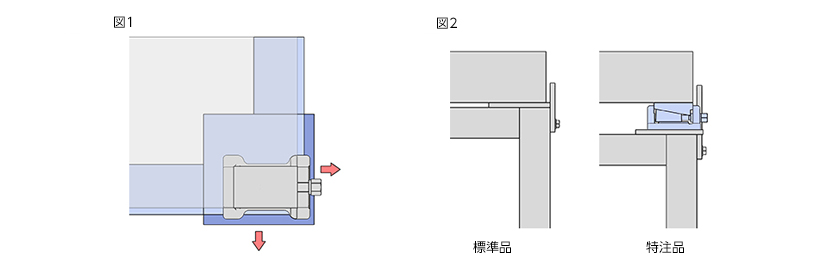

レベリングブロックを設置する座面はレベリングブロックにあわせて拡張します。このためアングル台本体から座面はアングル台本体よりはみ出します。（図1）
アングル台の高さ寸法はレベリングブロックの厚みにあわせて短くなります。（図2）　
ご指定がない場合は定盤までの高さを800㎜とさせていただきます。

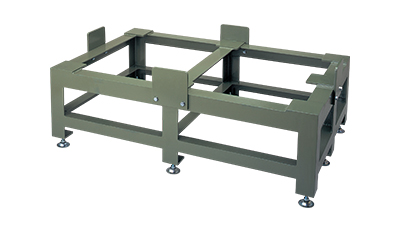

大型サイズへの対応がご必要な場合

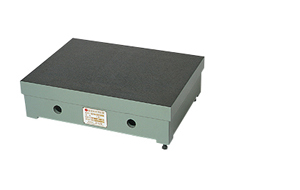

JIS型精密検査用定盤JP10020、JP12024、JP16025をアングル台の使用をご検討される場合、製作を行います。


ご注文方法
購入される製品名および型式をお伝えください。
例）JIS型精密検査用定盤JP12024用のアングル台
※定盤までの高さ寸法や色変更がご必要な場合は、あわせてお伝えください。


目安納期 図面ご承認後1ヶ月程度


■注意事項

高さや指定色のご指定が無い場合は、定盤までの高さを800㎜、標準色とさせていただきます。

その他

①特注品は弊社の定盤を設置する条件で製作いたします。
②特注品はご発注後、ご承認用図面を作成します。図面ご承認後製作いたします。
③お見積りをご要望の場合は御社お取引先販売店様までご連絡ください。（ご販売店照会はこちら）
