低熱膨張鋳鉄



【再生ファイルについて】

 再生時間:5分44秒

特長

NABEYAの低熱膨張鋳鉄はインバー合金やニレジスト鋳鉄の長所、また短所を補い鋳造性と被切削性を兼ね備えた低熱膨張材料です。
*特殊品の製作もお受け致します。


用途

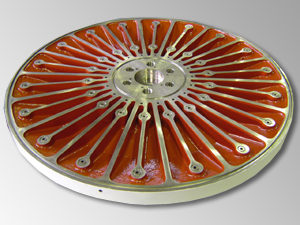

半導体や液晶装置内の部品・ポリッシングプレート・工作機械のベースや精密スピンドル・金型材・精密測定器の部品等。

特性

型式 クラス 熱膨張係数
(X10-6/℃)
(RT~100℃)
比熱
(J/Kg.K)
比重 熱伝導率
(W/mk)
引張強さ
(MPa)
耐力
(MPa)
ヤング率
(GPa)
伸び
(%)
硬さ
(HB)
NFCDLE-1 極低熱膨張 0.8~1.5 370~410 7.8 14.0~15.0
450~650
280以上 100~130 15~40 140~200
NFCDLE-3 スタンダード 2.5~3.5 370~410 7.8 14.0~15.0
450~650
280以上 100~130 15~40 140~200

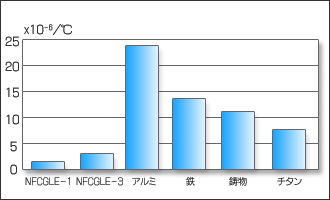

熱膨張比較

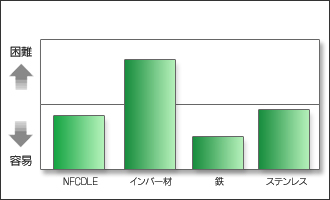

加工性比較

加工状況

【再生ファイルについて】
 再生時間:54秒

【加工条件】


加工形態 工具名 切削速度Vc
(m/min)
刃当たり送りfz
(mm/t)
切削幅ae
(mm)
軸方向切込ap
(mm)
正面フライス DoDcto 140 0.2 50 1

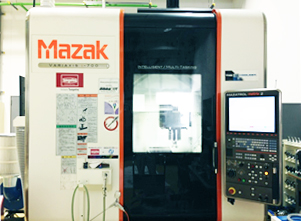

【使用機械】

ヤマザキマザック VARIAXIS i700
主軸:BT40
主軸電動機(連続定格):18.5kW



【NFCDLE用 加工推奨工具】

メーカー:タンガロイ社
正面フライス用:DoOcto
肩削り用   :TungTri

※加工に関する詳細及びご質問は、素形材営業部 桐谷、松尾まで御確認願います。
TEL:(058)276-1511 FAX:(058)278-0220
E-mail:nabeya@ons.co.jp

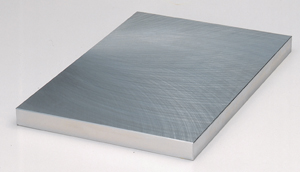

低熱膨張プレート価格表

【詳細】
■C寸法は最小50mmから10mm単位でお願いします。
■外形は黒皮・ノコ盤・フライス6F荒引き加工による形状になります。
■外形寸法 +3mm~0mmになります。
■希望サイズは受注生産となります。
■運送料込み。

寸法 材種
A B C NFCDLE-1
NFCDLE-3
300 25 50~200 55,000円 53,000円
210~250 69,000円 66,000円
260~300 83,000円 79,500円
300 30 50~200 66,000円 63,000円
210~250 83,000円 79,500円
260~300 99,500円 95,000円
400 30 50~200 88,000円 84,500円
210~250 110,000円 105,500円
260~300 132,500円 126,500円
400 40 50~200 117,500円 112,500円
210~250 147,000円 140,000円
260~300 176,000円 168,500円

【お取引方法・納期】
ご注文受付・入金確認後実働40日以内発送。

下記、注文書をダウンロード後保存して頂き、ご記入後FAX又はE-mailに添付して頂いて弊社までお送り下さいます様お願い致します。
弊社指定口座へのご入金確認後、担当者よりご連絡いたします。
ご不明な点は、下記までお問合せ下さい。

ご注文書はこちらから >>>

まずはお気軽に以下へお問い合わせください。

株式会社ナベヤ 素形材営業部
住所:岐阜市若杉町25番地
TEL:(058)276-1511 FAX:(058)278-0220
E-mail:nabeya@ons.co.jp

お急ぎの方は、下記担当者へ直接ご連絡下さい。
稗田(ヒエダ):080-6965-8011
松尾:080-6965-8021
桐谷:080-6965-8010
